Ladrillos Andalucita

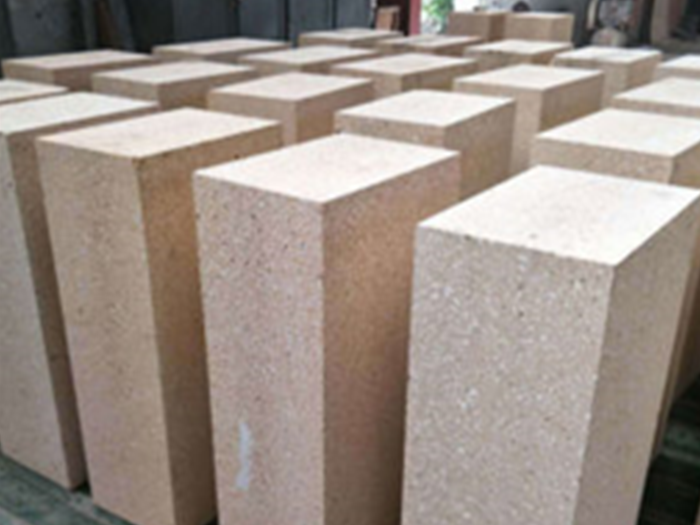

Las materias primas de los ladrillos andalucita son a base de andalucita, mullita, aditivos, aglutinantes, etc. El carácter de los ladrillos andalucita tienen una excelente resistencia a la abrasión, buena resistencia a la deformación, resistencia a altas temperaturas, baja tasa de expansión térmica, buena conductividad térmica, buena estabilidad térmica, etc. Los ladrillos andalucita se utilizan principalmente en hornos de vidrio y piezas clave de alto horno, alto horno caliente, horno de mezcla de metales, etc.
Fórmula del material del grupo de ladrillos andaluces: 3 ~ 1 mm andalucita 0 ~ 50%, 1 ~ 0.088 mm andalustie 15 ~ 25%, <0.088 mm andalucita 15 ~ 28%, 3 ~ 1 mm mullita 0 ~ 50%, 3 ~ 1 mm arcilla vellosa 0 ~ 50%, <0.088 mm cordierita sintetizada 0 ~ 10%. Magnesio en polvo 1 ~ 3%, micro polvo de alúmina 2 ~ 8%, ceniza de sílice 3 ~ 10%, reductor de agua 0.01 ~ 0.1%, agua 4 ~ 8%.
Método de producción de ladrillos andaluces: todas las materias primas se pesan y mezclan de acuerdo con la fórmula. Luego, los ladrillos sin coccion de andalucita se pueden producir presionando el molde, y el moho se puede eliminar dentro de 12 ~ 24h. Después de mantener la temperatura ambiente durante 1 ~ 3 días, 40 ~ 60 ℃ de secado durante 1 ~ 2 días, los ladrillos verdes se pueden sinterizar a 1250 ~ 1380 80 de temperatura alta.
Índices fisicoquímicos de ladrillos andaluces:
| Item | HZSZ-1 | HZSZ-2 | HZSZ-3 |
| Al2O3 % ≥ | 60 | 56 | 52 |
| Fe2O3 % ≤ | 1.0 | 1.2 | 1.3 |
| Refractoriness ℃ | >1790 | >1790 | >1790 |
| Apparent porosity % ≤ | 18 | 18 | 20 |
| Bulk density g/cm3 | ≥2.45 | ≥2.45 | ≥2.45 |
| Refractoriness under load (0.2Mpa) ℃ ≥ | 1680 | 1650 | 1600 |
| Reheating linear change rate(1500℃, 3h) | +0.2~-0.1 | +0.2~-0.1 | +0.2~-0.1 |
| Crushing strength Mpa ≥ | 50 | 45 | 40 |
| Creep rate % ≤ | 0.8 | 0.8 | 0.8 |
| Thermal shock stability (1100℃,water cooling) /times | ≥20 | ≥20 | ≥20 |
Aplicaciones de ladrillos andalucita:
Los ladrillos andalucita se caracterizan por su alta refractariedad, buena resistencia al choque térmico, fuerte resistencia a la corrosión, etc. Por lo tanto, son ampliamente utilizados en hornos de vidrio. Los ladrillos andalucita son un buen reemplazo de los ladrillos de silimanita para la aplicación en hornos de vidrio. Por ejemplo, los ladrillos andalucita se pueden usar como línea de producción de vidrio flotado, ladrillos para cubiertas de techos, horno de vidrio doméstico y especial, equipo de alimentación, máquina de extracción de tubos y otros equipos.
