Ladrillos de alto Cromo

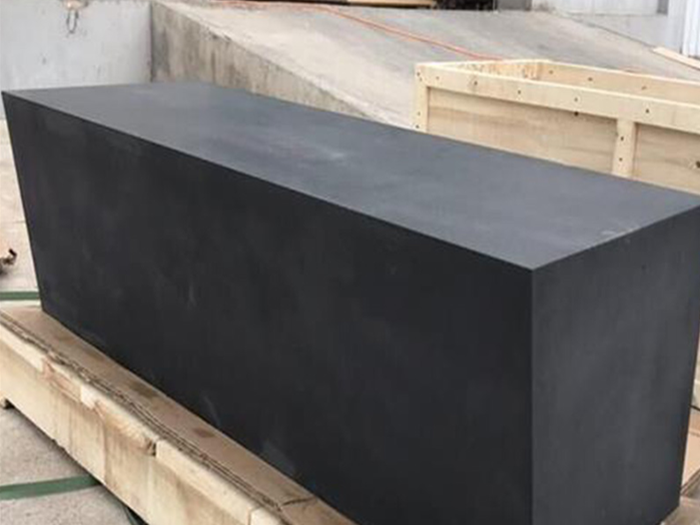

Los ladrillos de alto cromo son un material refractario excelente para resistir la corrosión de escoria fundida de carbón y la corrosión de vidrio líquido. Tanto los hornos de fibra de vidrio de gran capacidad como los hornos de síntesis de amoniaco de gran capacidad adoptan ladrillos refractarios de alto cromo como material principal de revestimiento del horno. Las pruebas de aplicación sugieren que la vida útil de los ladrillos de cromo alto es más larga que otros refractarios de óxido.
Métodos de producción de ladrillos de alto cromo
El método de prensado a máquina adopta cromia sinterizada o fundida como materia prima para hacer ladrillos de alto cromo. La fórmula de producción de ladrillos de alta cromia es: 60 ~ 70% de óxido de cromo fundido con granularidad de 0 ~ 3 mm, 30% ~ 40% de mezcla de polvo fino, menos de 1% de plastificante, 2,5 ~ 3,5% de aglutinante. Los materiales del lote se moldean a una presión de fricción de 10MN y se sinterizan a un horno de alta temperatura de 1600 ~ 1800 ℃ durante 10 h.
El método de prensa isostática adopta micropolvos de óxido de cromo industrial fusionados y ayudas de sinterización como materia prima para hacer ladrillos densos de alta cromia. El método de prensa isostática fabricado con ladrillos de cromo alto debe sinterizarse a 1700 ~ 1800 ℃ durante 20 ~ 30h en atmósfera reductora. La fase cristalina principal de los ladrillos de alto cromo es óxido de cromo, la extensión de la unión directa es alta, la densidad de la estructura es grande.
Los ladrillos de alto cromo se fabrican mediante el método de fundición fundida. Se pueden agregar otros óxidos al material del baño para reducir la temperatura de fusión, mientras tanto, la fase de vidrio formada en ladrillos de cromia electrofundida puede evitar que se agriete durante el enfriamiento.
Máquina Prensa Índices fisicoquímicos de ladrillos de alto cromo:
| Item | GGZ-90 | GGZ-80 | GGZ-70 | GGZ-60 |
| Cr2O3 % | 84.38 | 80.56 | 69.01 | 65.31 |
| Al2O3 % | 5.0 | 8.26 | 27.16 | 15.36 |
| ZrO2 % | 5.62 | 4.42 | 0.57 | 10.32 |
| Fe2O3 % | 0.12 | 0.22 | / | / |
| Bulk density g/cm3 | 4.16 | 3.99 | 3.97 | 4.06 |
| Apparent porosity % | 17 | 15 | 16 | 13.4 |
| Cold crushing strength Mpa | 104.9 | 195.2 | 216.7 | 126 |
| High temperature modulus of rupture Mpa | / | 8.86 | 17.4 | / |
| Refractoriness under load ℃ | 1680 | / | / | 1699 |
| Thermal shock resistance /times | 6 | 3~4 | 1 | / |
Aplicaciones de ladrillos de alto cromo:
Los ladrillos de alto cromo pertenecen a refractarios neutros con buena resistencia a la corrosión ácida y resistencia a la corrosión por álcalis. Los ladrillos de alto cromo son el mejor material para resistir la corrosión de escorias de carbón fundido y la corrosión por vidrio fundido, por lo que los ladrillos de alto cromo se usan ampliamente en hornos de síntesis de amoniaco de gran tamaño de horno de carbón, hornos de vidrio de gran capacidad y hornos de fibra de vidrio. Por ejemplo, se aplican ladrillos de cromo densos en la garganta, el tanque de fusión, el fondo del tanque de clarificación, la boquilla de alimentación, etc. Los ladrillos agregados de cromo alto se utilizan en la garganta de vidrio de cal sodada, boquilla de alimentación, boquilla, etc.
