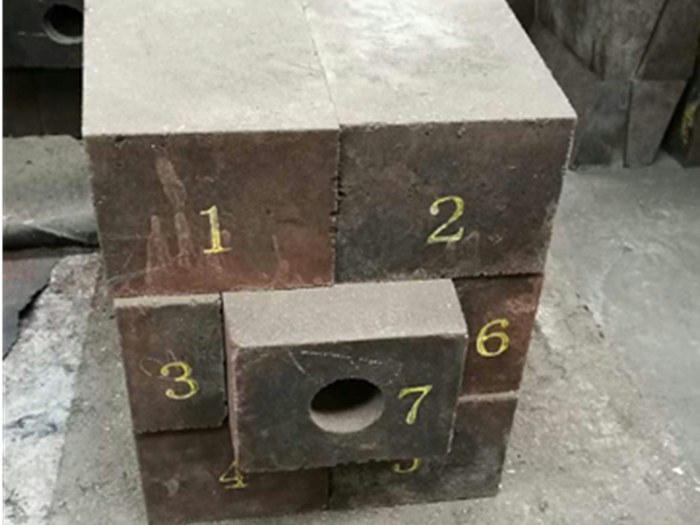

Ladrillos de magnesia cromo
Los ladrillos de magnesia y cromo son productos refractarios que contienen 55 ~ 80% de MgO, 8 ~ 20% de Cr2O3. Las principales fases minerales de los ladrillos de magnesia y cromo son la periclasa, la espinela compuesta y una pequeña cantidad de fase de silicato. La espinela compuesta incluye MgAl2O4, MgFe2O4, MgCr2O4, FeAl2O4 y otra solución sólida de espinela. De acuerdo con los métodos de producción, los ladrillos de cromo de magnesia se clasifican en ladrillos de cromo de magnesia ordinarios, ladrillos de magnesio unidos directamente, ladrillos de cromo de magnesio semireconstruidos, ladrillos de magnesio recauchutados y ladrillos de cromo de magnesia fundidos fusionados.
1.ladrillos ordinarios de magnesia cromo
Las materias primas ordinarias de los ladrillos de magnesia son agregados de cromita y polvo fino de magnesia, la temperatura de sinterización es de 1550 ~ 1600. Rara vez existe una unión directa entre el agregado de cromita y la periclasa, por lo que los ladrillos de cromo de magnesia ordinarios tienen una resistencia mecánica más baja y una menor resistencia a la corrosión de la escoria.
Índices fisioquímicos de ladrillos cromados de magnesia ordinaria
| Item | DMCr-8 | DMCr-10 | DMCr-12 | DMCr-16 |
| MgO % | 77 | 75.2 | 74 | 69 |
| Cr2O3 % | 9.1 | 11.5 | 14 | 18 |
| Apparent Porosity % | 18 | 18 | 18 | 18 |
| Cold Crushing strength Mpa | 50 | 55 | 55 | 55 |
| Refractoriness under load(0.2Mpa) ℃ | 1700 | 1700 | 1700 | 1700 |
| Bulk Densityg/cm3 | 3.04 | 3.05 | 3.06 | 3.08 |
| Thermal expansion rate %1600℃ | 1.8 | 1.8 | 1.8 | 1.6 |
2.Ladrillos de cromo de magnesia semirrebastados
Los ladrillos de cromo de magnesia semi-retonidos adoptan un porcentaje del cromo de magnesia fundido como materia prima. La tasa de unión de los ladrillos de cromo de magnesia semi-unidos es más alta que la de los ladrillos de cromo de magnesia unida directamente; asimismo, su rendimiento a alta temperatura también es mejor, especialmente resistencia a altas temperaturas, resistencia a la escoria y resistencia al cambio de temperatura.
3.Ladrillos de cromo de magnesia fusionados y fusionados
Las materias primas de los ladrillos de cromo de magnesia rebonded se funden magnesia y cromo. A través de la fusión eléctrica y la cristalización, las materias primas tienen una microestructura muy uniforme, la magnesia cromo espinela y la periclasa son las principales fases cristalinas. Los ladrillos de cromo de magnesia reacondicionados tienen un mejor rendimiento que los ladrillos de cromo de magnesia semirrigidos y los ladrillos de cromo de magnesia unidos directamente.
Ladrillo de cromo de magnesita reconstituida fusionada:
| DZMG-18 | Item | DZMG-20 | DZMG-22 | DZMG-28 |
| 68 | MgO % | 65 | 63 | 53 |
| 19 | Cr2O3 % | 20.5 | 22.5 | 28 |
| 1.3 | CaO % | 1.3 | 1.2 | 1.2 |
| 1.5 | SiO2% | 1.7 | 1.4 | 1.4 |
| 15 | Apparent Porosity % | 15 | 14 | 14 |
| 60 | Cold Crushing strength Mpa | 60 | 65 | 65 |
| 1750 | Refractoriness under load(0.2Mpa) ℃ | 1750 | 1750 | 1750 |
| 3.23 | Bulk Densityg/cm3 | 3.26 | 3.23 | 3.35 |
| 1.4 | Thermal expansion rate %1400℃ | 1.4 | 1.4 | 1.4 |
4.Ladrillos fundidos fundidos de magnesia y cromo
Los ladrillos fundidos fundidos de magnesia y cromo se producen por el método de fundición. La mezcla de magnesia y cromita fundida se moldea en moldes refractarios para hacer ladrillos fundidos de magnesia y cromo fundido. Durante el proceso de enfriamiento, se forman periclasas estables y la fase cristalina de la espinela, mientras tanto, se forma un tejido cristalino denso, por lo que los ladrillos de cromo de magnesia fundidos fundidos tienen una excelente resistencia a altas temperaturas y resistencia a la corrosión de la escoria.
