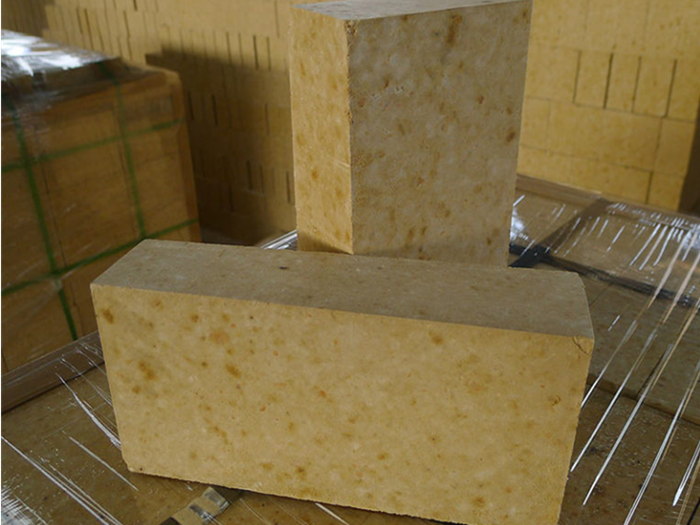

Ladrillos de alta alúmina
Los ladrillos de alto contenido en alúmina están hechos de bauxita de alto contenido en alúmina natural y una cierta proporción de fireclay de unión. Los ladrillos de alto contenido de alúmina tienen mayor refractariedad y refractariedad bajo carga que los ladrillos quemados a fuego. Con el aumento del contenido de Al2O3, la refractariedad de los ladrillos con alto contenido de alúmina bajo carga aumenta. Los ladrillos de alta alúmina también tienen una conductividad térmica más alta que los ladrillos quemados a fuego. Los ladrillos de alta alúmina se clasifican en diferentes tipos según las propiedades fisicoquímicas.
1.Ladrillo de baja alúmina de baja fluencia
Los ladrillos de baja alúmina de baja fluencia tienen una composición química similar o igual a la de la mullita. Por lo tanto, la velocidad de fluencia de los ladrillos de baja alúmina alta y baja es baja, la resistencia al choque térmico es buena y la refractariedad es alta.
Índice Fisicoquímico de Ladrillos de Alúmina Baja
| Item | DRL-135 | DRL-145 | DRL-150 | DRL-165 | DRL-155 | DRL-48 |
| Al2O3, % ≥ | 70 | 75 | 80 | 65 | 55 | 48 |
| Refractoriness ℃ ≥ | 1790 | 1790 | 1790 | 1790 | 1770 | 1750 |
| Apparent porosity % ≤ | 20 | 20 | 19 | 24 | 24 | 24 |
| Cold crushing strength MPa ≥ | 65 | 70 | 80 | 49 | 44.1 | 39.2 |
| Reheating linear change rage % ≥ | ±0.1 | ±0.1 | ±0.1 | +0.1~-0.4 | +0.1~-0.4 | +0.1~-0.4 |
| 1450℃*2h | 1500℃*2h | 1450℃*2h | ||||
| refractoriness under load (0.2Mpa) ℃ ≥ | 1500 | 1550 | 1650 | 1500 | 1470 | 1420 |
| Creep rate % ≤ | 0.6
1350℃×50h |
0.6 | 0.7 | – | – | – |
| 1450℃×50h | 1500℃×50h | – | – | – | ||
Los ladrillos de alumina de baja fluencia y baja se usan ampliamente en el baño de fusión de vidrio donde no entran en contacto con el vidrio. También se utilizan como ladrillos de seguridad.
2.Ladrillo Anti Spalling Alta Alúmina
Los ladrillos de alto contenido de alúmina anti-Spalling tienen una buena resistencia al desconchado. Las materias primas de los ladrillos anti-Spalling de alta alúmina son clinker de bauxita de alta alúmina de grado especial y material sintetizado que contiene ZrO2.
Índice Fisicoquímico Anti-Stripping High Alumina Bricks
| Item | KBLZ-75 | KBLZ-70 |
| Al2O3 % ≥ | 75 | 70 |
| Apparent porosity % ≤ | 23 | 25 |
| Refractoriness ℃ ≥ | 1790 | 1790 |
| Bulk density g/m3 ≥ | 2.6 | 2.55 |
| Cold crushing strength Mpa ≥ | 60 | 45 |
| 0.2Mpa Refractoriness under load beginning temperature ℃ ≥ | 1450 | 1470 |
| Thermal shock resistance/ times（1100℃, water cooling） ≥ | 10 | 20 |
| Thermal conductivity （1000℃） ≤ | 1.4 | 1.4 |
3.Ladrillo de alto contenido en alúmina ligado con fosfato
Los ladrillos de alto contenido en alúmina ligados con fosfato son ladrillos refractarios unidos químicamente, que adoptan una solución de fosfato o una solución de fosfato de aluminio como aglutinante. Los ladrillos de fosfato se tratan térmicamente a 400 ~ 600 ° C y no necesitan sinterización a alta temperatura. Algunos materiales de expansión térmica como la cianita, la silimanita y la sílice se agregan a las materias primas para compensar la contracción durante el uso a altas temperaturas.
Índice Técnico de Ladrillos de Alúmina Altos Fosfatados
| Item | Phosphate bonded high alumina bricks | Alumina phosphate bonded high alumina bricks |
| Al2O3 % > | 76 | 78 |
| Fe2O3 % < | 3.2 | 3.2 |
| CaO % < | 0.6 | 0.6 |
| Cold crushing strength Mpa > | 65 | 70 |
| Bulk density g/cm3 | 2.65 | 2.70 |
| Refractoriness under load ℃ > | 1350 | 1300 |
| Refractoriness ℃ > | 1790 | 1790 |
5.Ladrillos de Alta Alúmina en regeneradores
Los ladrillos de alta alúmina utilizados en regeneradores se utilizan en la parte donde la temperatura es inferior a 800. ladrillos de alto contenido en alúmina y alta densidad, buena capacidad de mullización, granos finos de cristal. La matriz de ladrillos densos de alta alúmina es polvo de clinker de mullita y granos finos de corindón.
Generalmente, los ladrillos de alto contenido en alúmina se usan en la parte de alta temperatura del horno de vidrio, los ladrillos de bajo contenido de alúmina y alta porosidad se pueden usar en la parte de alta temperatura del regenerador, como la corona del regenerador y la pared de la parte superior. Además, los ladrillos con alto contenido de alúmina también se pueden usar en la parte de contacto con el líquido del vidrio del pico del alimentador. Se pueden utilizar ladrillos de alta alúmina con una porosidad adecuada y una buena resistencia al choque térmico en los accesorios del alimentador y la estructura superior del canal de alimentación.
