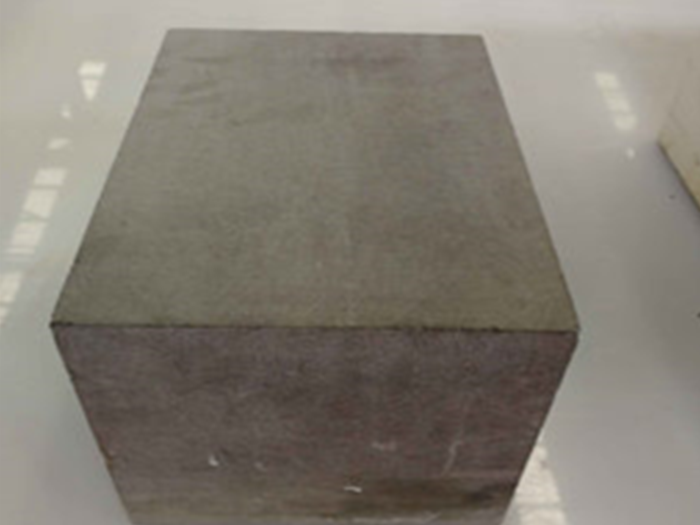

Descripción de ladrillos de Mulita Fundidos:

Los ladrillos de mulita fundidos están hechos de materias primas de mulita y se producen mediante el método de electro fusión. La fase cristalina principal del ladrillo de mulita fundida es la mulita, que presenta una alta refractariedad, excelente resistencia al choque térmico, resistencia a la abrasión, resistencia a la corrosión, etc. Los ladrillos fundidos de mulita se utilizan principalmente en hornos de calefacción de la industria del acero y otros hornos de la industria química. Por ejemplo, los ladrillos fundidos de mulita se utilizan en la parte resistente a la abrasión de los hornos metalúrgicos, la estructura superior de los hornos industriales y los alimentadores, debido a su excelente resistencia a la penetración y resistencia a la corrosión química.

Las materias primas de los ladrillos fundidos de mulita son: bauxita de alto contenido en alúmina, se mezclan proporcionalmente diferentes calidades de bauxita, por lo tanto, su composición química es la misma que la mulita (3Al2O3 • 2SiO2). La materia prima se funde a aproximadamente 2300 ° C y luego se moldea en un molde de arena a 1850 ° C. El recocido es necesario durante la producción de ladrillos de mulita fundida para eliminar el estrés.

Los ladrillos de mulita fundidos tienen una mejor resistencia a la corrosión del vidrio fundido en comparación con los ladrillos de mulita sinterizados, pero no tan buenos como otros refractarios fundidos. Entonces, si se puede agregar una pequeña cantidad de zirconio (7% ~ 8.5%) a la materia prima, lo que puede hacer que el cristal de mulita sea más pequeño, la estructura de ladrillo será más densa, la fase de mulita puede alcanzar un 60% ~ 70%, la fase de vidrio   contenido en el ladrillo disminuirá, por lo que disminuirá la presencia de grietas en el ladrillo de Mulita Fundido.

Propiedades de los ladrillos de Mulita fundida：

Excelente resistencia al choque térmico, puede resistir cambios drásticos de temperatura.
Excelente resistencia a la abrasión, es adecuada para piezas de alta temperatura.
Excelente permeabilidad y resistencia a la corrosión química.

Baja tasa de expansión térmica, mampostería tiene buena estabilidad estructural.
Alta resistencia mecánica en caliente, puede soportar grandes cargas.

Índices fisicoquímicos de Mulita Fundida:

Item	RZMZ-1	RZMZ-2	RZMZ-3	RZMZ-4
Al2O3 %	70~75	76.17	73.5~76	73.1
SiO2 %	18~21	19.33	22~26	19
Fe2O3 %	2.5~4	1.8	0.1	0.6
TiO2 %	3.0~4.5	2.91	0.05	0.30
Refractariedad ℃	1790	1790	1790	1790
Densidad aparente g / cm3	3.00~3.20	3.20	3.20	3.20
